Состав и архитектура платформы

Состав платформы

В состав платформы входят следующие компоненты (сервисы):

• S3- функции промежуточного файлового хранилища;
• СУБД для хранения оперативных данных (преобразованные в формат Платформы log-файлы);
• СУБД для метаданных (конфигурация отчётов, описания ключевых показателей и других данных о конфигурации Платформы);
• кэш для временного хранения данных;
• система координации работы компонентов(оркестратор);
• среда визуализации данных;
• WEB server;
• Интегрированный сервис конверсии данных - преобразовывает исходные данные измерительных комплексов в формат баз данных Платформы;
• Сервис отчётов, включающий в себя:
  • конструктор отчётов (web редактор);
  • построитель изображений;
  • калькулятор - производит вычисления на основании собранных измерительными комплексами данных;
  • генератор отчётов;
• управление рабочими нагрузками и сервисами.

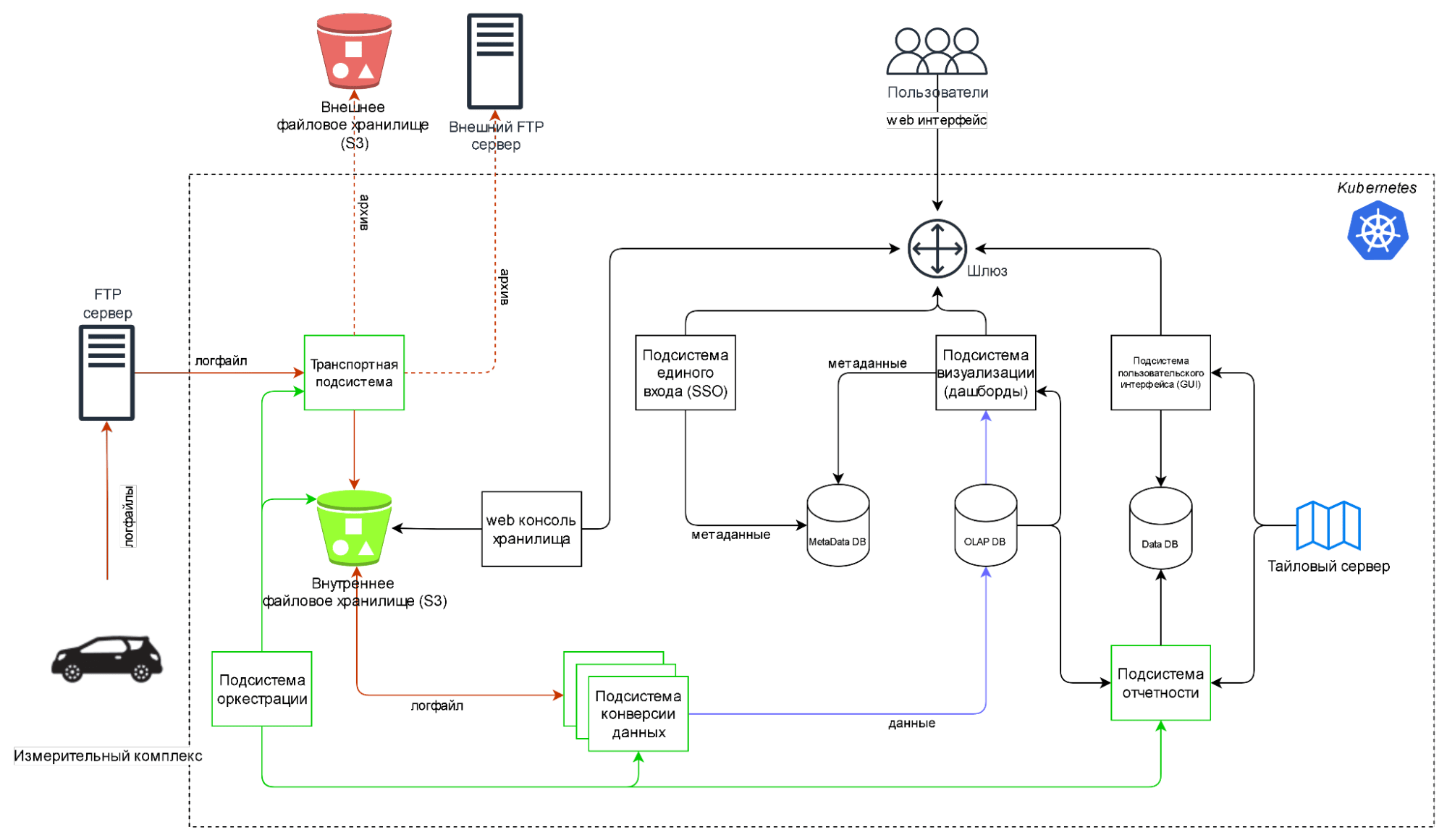

Архитектура платформы

Платформа построена с использованием контейнерной архитектуры, что подразумевает инкапсуляцию приложений (сервисов) и их зависимостей в отдельные контейнеры. Преимущества такого подхода:

• Мониторинг сервисов и распределение нагрузки. Платформа может обнаружить контейнер, используя имя DNS или собственный IP-адрес. Если трафик в контейнере высокий, Платформа может сбалансировать нагрузку и перераспределить сетевой трафик;
• Оркестрация хранилища позволяет автоматически смонтировать систему хранения, такую как локальное хранилище, облачное хранилище и т.д.;
• Автоматическое распределение нагрузки. Платформе может быть предоставлен кластер узлов, который он используется для запуска контейнерных задач, при этом указать какие ресурсы требуются каждому контейнеру;
• Самоконтроль. Платформа перезапускает отказавшие контейнеры, заменяет и завершает работу контейнеров, которые не проходят определенную пользователем проверку работоспособности, и не показывает их клиентам, пока они не будут готовы к обслуживанию;
• Управление конфиденциальной информацией и конфигурацией. Платформа хранит и управляет конфиденциальной информацией, такой как пароли, OAuth-токены и ключи SSH. Конфиденциальная информация и конфигурация приложения обновляется без изменений образов контейнеров, при этом конфиденциальная информация не раскрывается в конфигурации стека.

Интерфейс Платформы

На стартовой странице отображается статус лог-файлов. Пользователь может выбрать нужные файлы измерений за определенный промежуток времени. В левой части расположена панель со списком модулей Платформы в виде меню с раскрывающимися подпунктами.

Обработка входных данных (парсинг)

Парсинг в контексте программирования и информатики - это процесс автоматизированного извлечения и структурирования данных из различных источников, таких как веб-сайты, документы, базы данных или файлы. Основная цель парсинга – преобразовать неструктурированные данные в удобный для дальнейшего анализа и использования формат. В платформе "Cemona" парсинг производится встроенными средствами и выполняет функцию структурирования исходных данных (файлов .nmf), поступающих от мобильных или стационарных измерительных комплексов, для дальнейшего использования в Платформе. Обработка (парсинг) происходит автоматически и не требует вмешательства пользователя. Параметры работы обработчика (парсера) - адреса серверов, расширения файлов, версии ПО и т.д. - задаются администратором системы. Процесс обработки результатов измерений выглядит следующим образом:

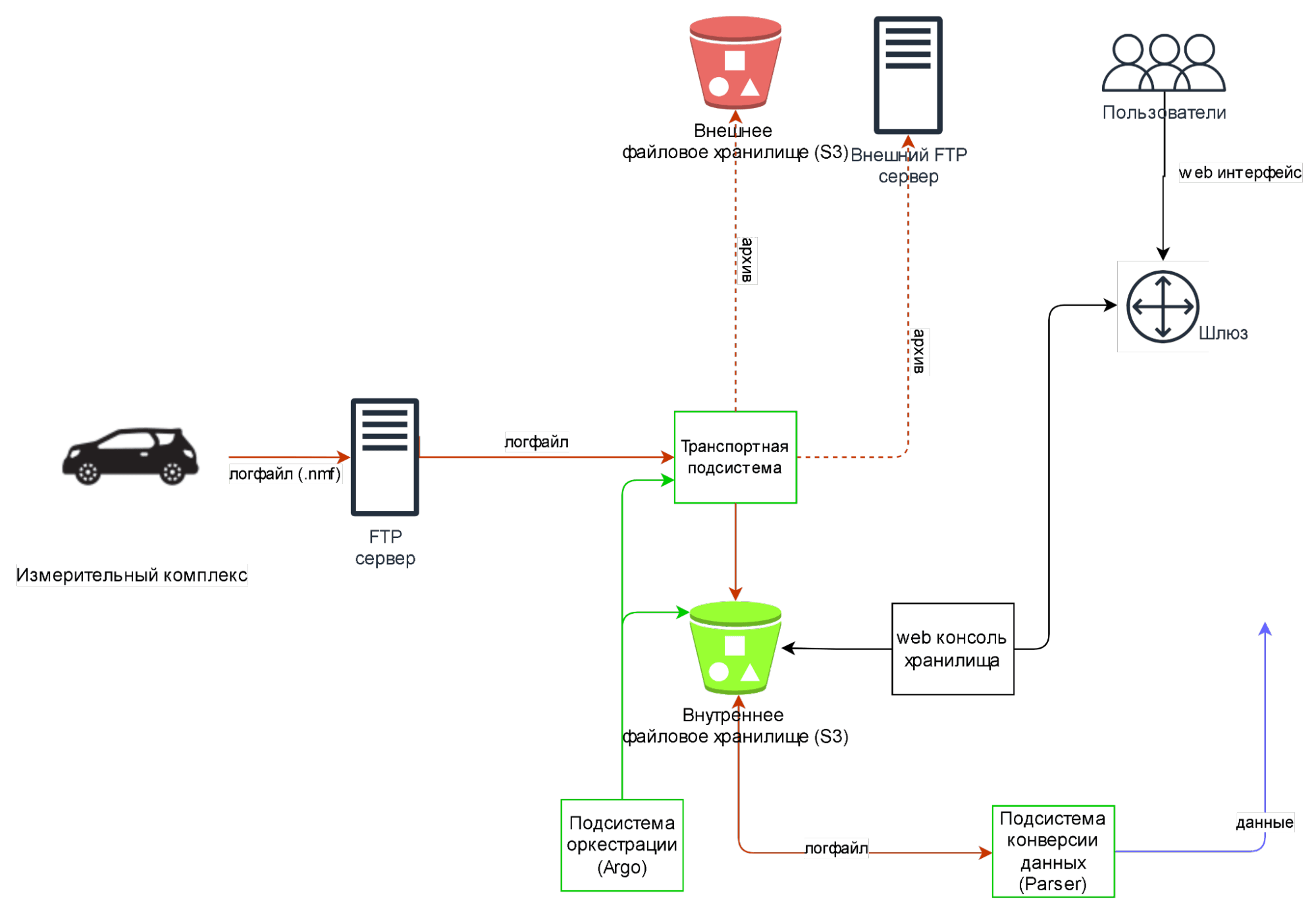

• данные измерений (файлы .nmf) поступают на ftp сервер(ы) по мере завершения сеансов измерений. Адреса этих серверов указываются в файлах конфигурации системным администратором.

• с заданным интервалом времени (по умолчанию - 2 мин.) Платформа производит проверку наличия файлов на ftp серверах. Интервал может быть изменён администратором системы в конфигурационных файлах

• Транспортная система Платформы перемещает файлы измерений в хранилище S3 для дальнейшего хранения и обработки. Исходные файлы помещаются в архивное хранилище (ftp, S3), а также в папки общего доступа, которые определяются при конфигурации системы администратором. На исходных ftp серверах эти файлы удаляются.
• Подсистема оркестрации при наличии в хранилище S3 файла измерений запускает контейнер с обработчиком для этого файла, и, если процесс происходит без ошибок, то результат обработки помещается в базу данных и становится доступным для дальнейшего использования аналитическими средствами Платформы.

Исходный файл с результатами измерений анализируется на корректность имени файла и версии ПО. Список корректных версий приведён в Приложении 1. Если в исходном файле указана версия, которой нет в настройках, то файл помещается в корзину (Trash), и обработка (парсинг) останавливается.

Версия ПО указывается в исходном файле в строке с тегом #FF

Формат имени файла: имя.число.nmf, где:

• имя - произвольный набор символов. Может включать информацию, идентифицирующую место и дату проведения измерений, например: Kaluga_Sep24.13.nmf
• число - номер устройства в измерительном комплексе;
• .nmf - расширение файла.

В случае корректного имени файла и версии ПО обработчик (парсер) производит анализ событий, записанных в исходном файле и преобразует его в "плоскую" таблицу, где каждое событие записывается отдельной строкой. Каждая колонка таблицы - измеренный параметр.
