Работа с платформой

Начало работы

Чтобы войти в Платформу, откройте браузер и введите в адресную строку доменное имя платформы, выданное вам после установки или адрес локальной установки Платформы, который можно узнать у системного администратора. В качестве локального адреса используется HTTP.

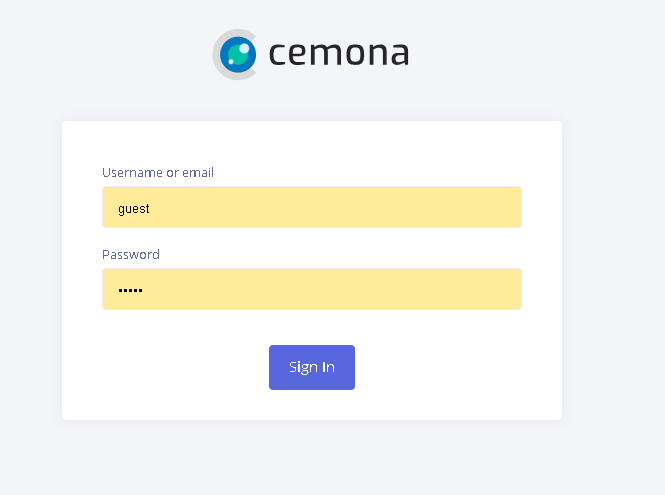

В появившемся окне введите свои логин и пароль, присвоенный вам системным администратором и нажмите кнопку «Sign In» (рис 3.1). процесс входа в систему завершен.

Главное меню

Основная информация

В левом нижнем углу экрана размещена информация о текущем пользователе (имя, адрес электронной почты). Для перехода к настройкам необходимо кликнуть на иконку пользователя. Пользователю, не обладающему правами администратора доступно только изменение языка интерфейса (русский/английский). Изменение имени пользователя, адреса электронной почты и прав доступа доступно только пользователю с правами администратора

Для перемещения по разделам Платформы, воспользуйтесь панелью навигации, расположенной в левой части главного экрана.

Чтобы завершить текущий сеанс и выйти из Платформы, нажмите соответствующую кнопку:

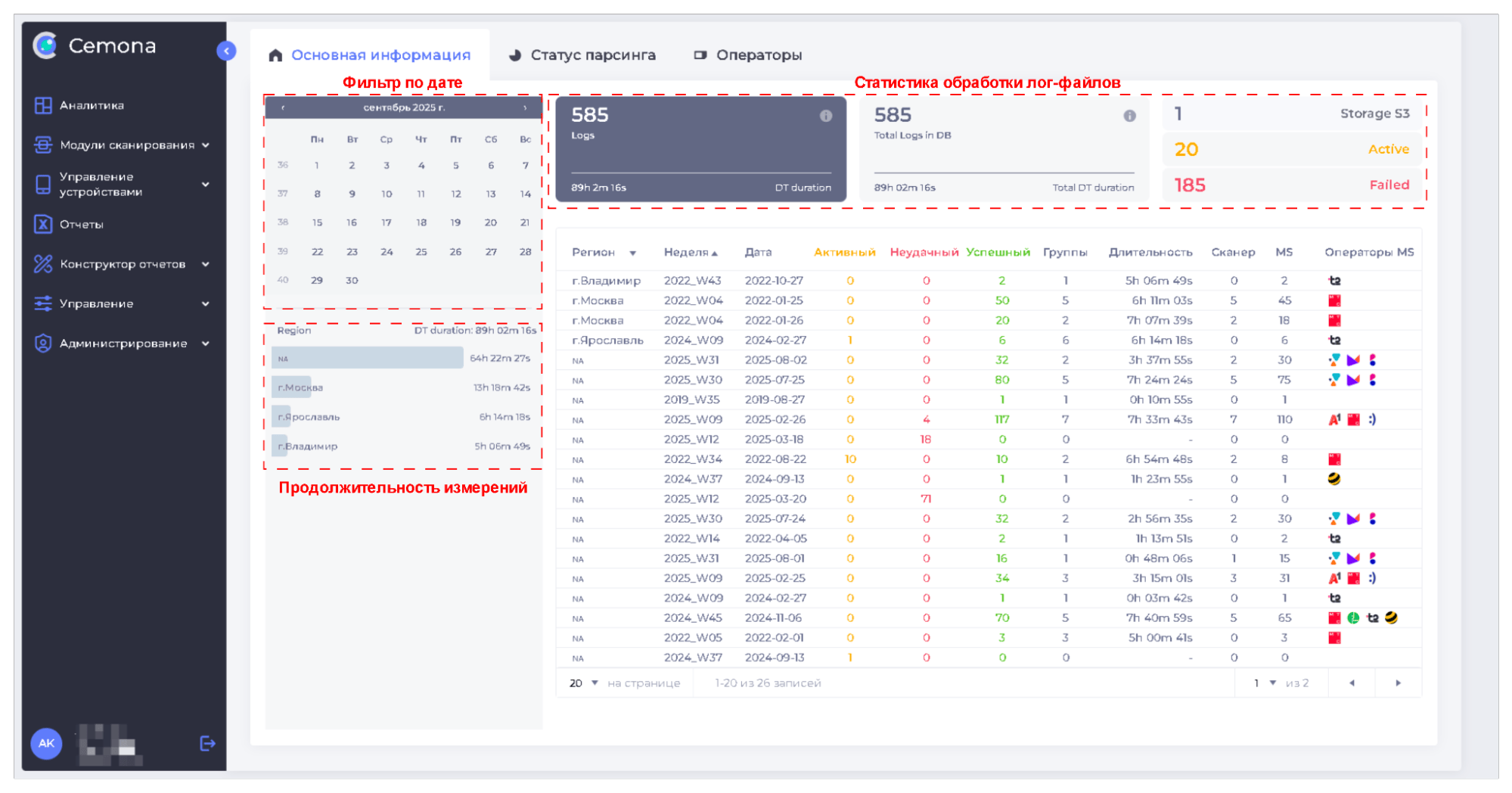

На вкладке "Основная информация" в табличном отображен текущий статус обработки файлов измерений (рис.3.2), содержащий информацию о регионе, в котором проводились измерения, дате проведения измерений(год, неделя, конкретная дата), статусе обработки файлов (активный, неудачный, успешный), количестве лог-файлов (группы), длительности проведения измерений, режиме измерений (сканер/MS) и операторе, в сети которого проводились измерения (отображается в виде пиктограмм).

Парсинг исходных файлов

Парсинг, в контексте программирования и информатики, это процесс автоматизированного извлечения и структурирования данных из различных источников, таких как веб-сайты, документы, базы данных или файлы. Основная цель парсинга – преобразовать неструктурированные данные в удобный для дальнейшего анализа и использования формат.

В платформе "Cemona" (далее Платформа) парсинг производится встроенными средствами и выполняет функцию структурирования исходных данных (файлов .nmf), поступающих от мобильных или стационарных измерительных комплексов, для дальнейшего использования в Платформе. В Платформе парсер работает автоматически и не требует вмешательства пользователя. Параметры работы парсера (адреса серверов, расширения файлов, версии ПО и т.д.) задаются администратором системы.

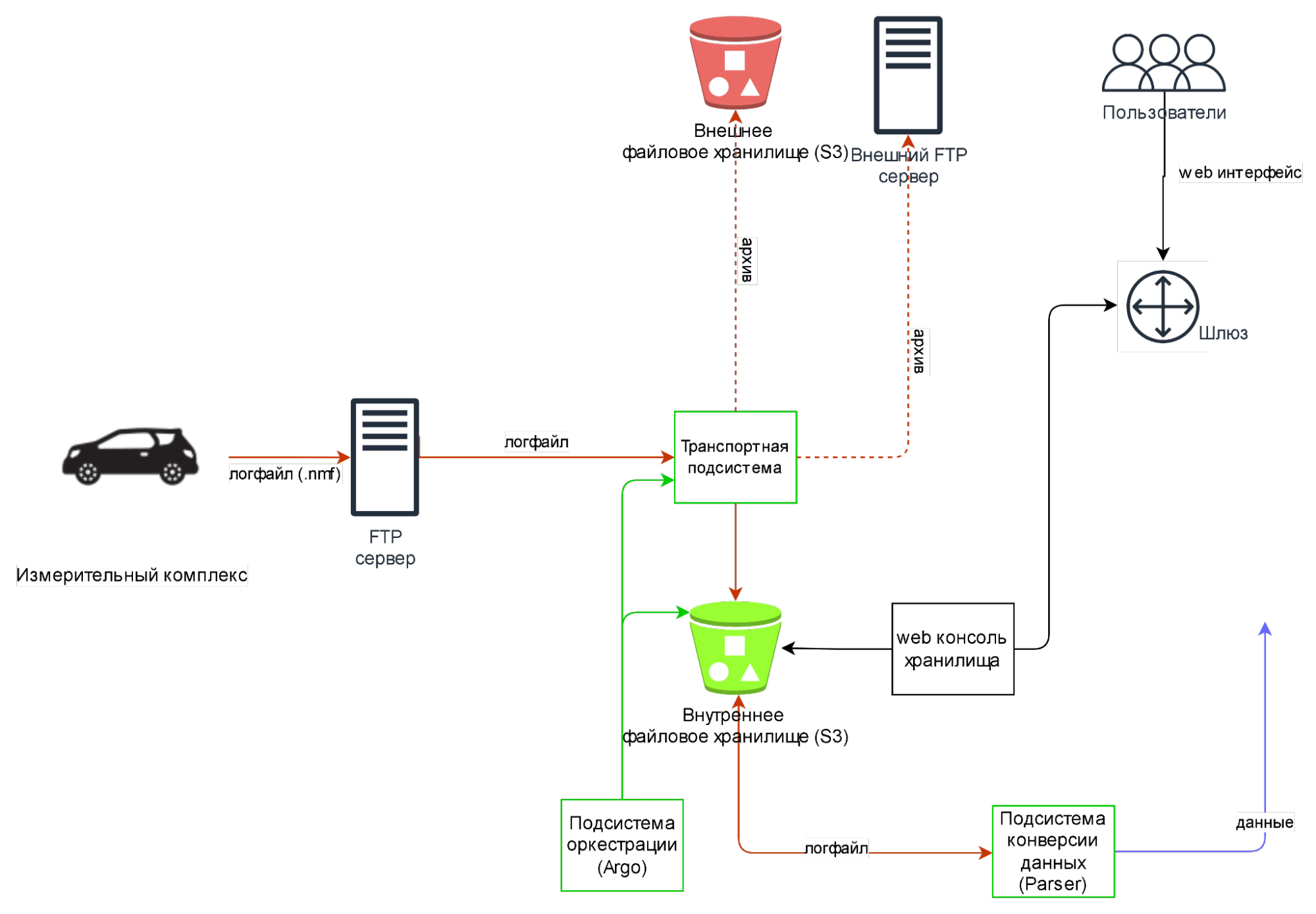

Процесс обработки результатов измерений выглядит следующим образом:

• данные измерений (файлы .nmf) поступают на ftp сервер(ы) по мере завершения сеансов измерений. Адреса этих серверов указываются в файлах конфигурации системным администратором.
• с заданным интервалом времени (по умолчанию - 2 мин.) Платформа производит проверку наличия файлов на ftp серверах. Интервал может быть изменён администратором системы в конфигурационных файлах
• Транспортная система платформы перемещает файлы измерений в хранилище S3 для дальнейшего хранения и обработки парсером. На исходных ftp серверах эти файлы удаляются. Одновременно, исходные файлы помещаются в архивное хранилище (ftp, S3), а также в папки общего доступа, которые определяются при конфигурации системы администратором.
• Подсистема оркестрации при наличии в хранилище S3 файла измерений запускает контейнер с парсером для этого файла, и, если процесс парсинга происходит без ошибок, то результат помещается в базу данных и становится доступным для дальнейшей обработки аналитическими средствами Платформы.

Исходный файл с результатами измерений анализируется на корректность имени файла и версии ПО. Список корректных версий приведён в Приложении 1. Если в исходном файле указана версия, которой нет в настройках, то файл помещается в корзину (Trash), и процесс парсинга останавливается.

Версия ПО указывается в исходном файле в строке с тегом #FF

Формат имени файла: имя.число.nmf, где:

• имя - произвольный набор символов. Может включать информацию, идентифицирующую место и дату проведения измерений, например: Kaluga_Sep24.13.nmf

• число - номер устройства в измерительном комплексе;

• .nmf - расширение файла

В случае корректного имени файла и версии ПО парсер производит анализ событий и преобразует исходный файл в "плоскую" таблицу, где каждое событие записывается отдельной строкой. Список доступных для анализа событий приведён в Приложении 1.

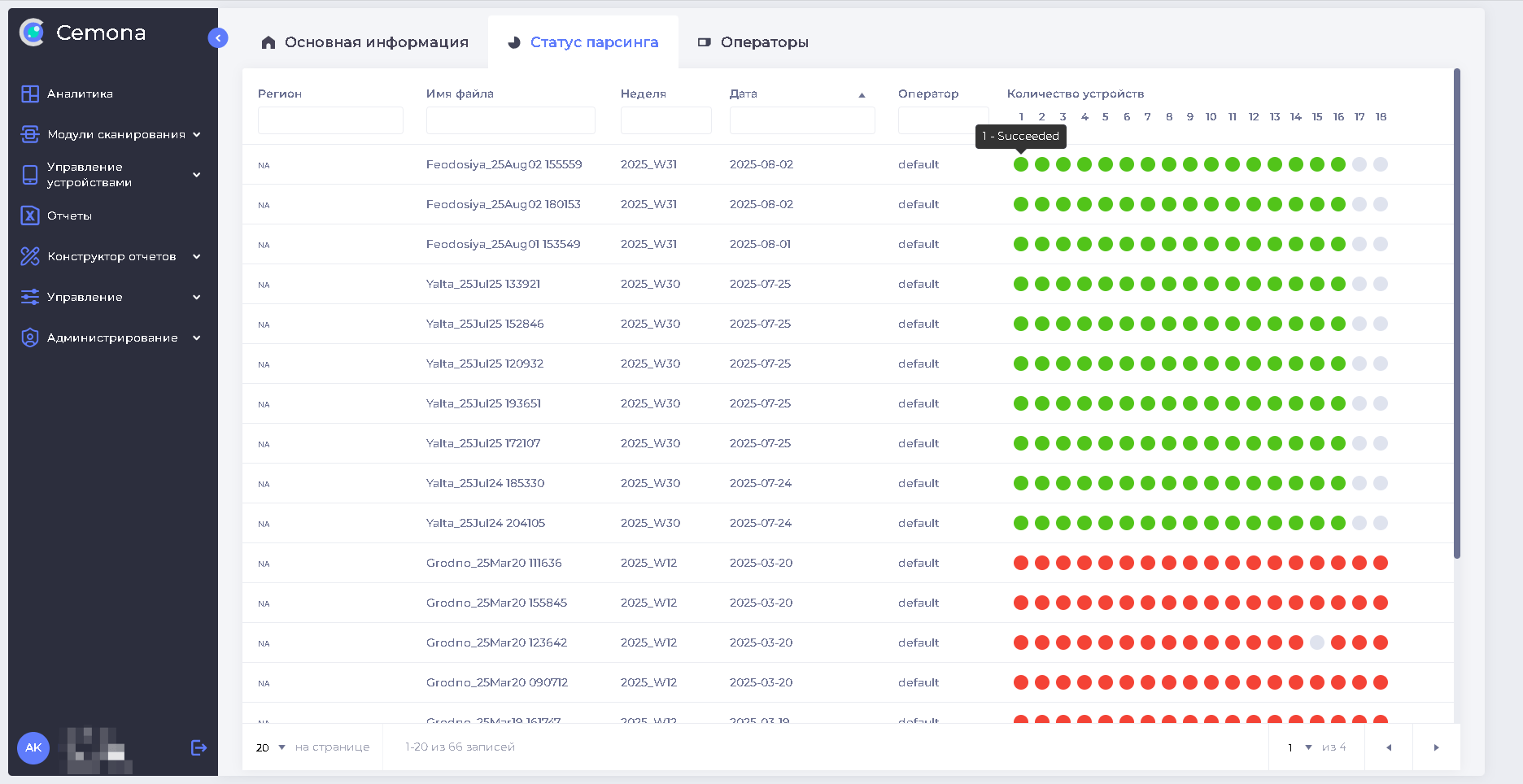

На вкладке "Статус парсинга" отображена более детальная информация о результатах обработки исходных файлов (на уровне отдельных устройств/мобильных терминалов). В случае успешной обработки данных терминала он помечается зелёным кружком (рис.3.4), в противном случае - красным. Серый цвет означает отсутствие терминала в сеансе измерений.

Операторы

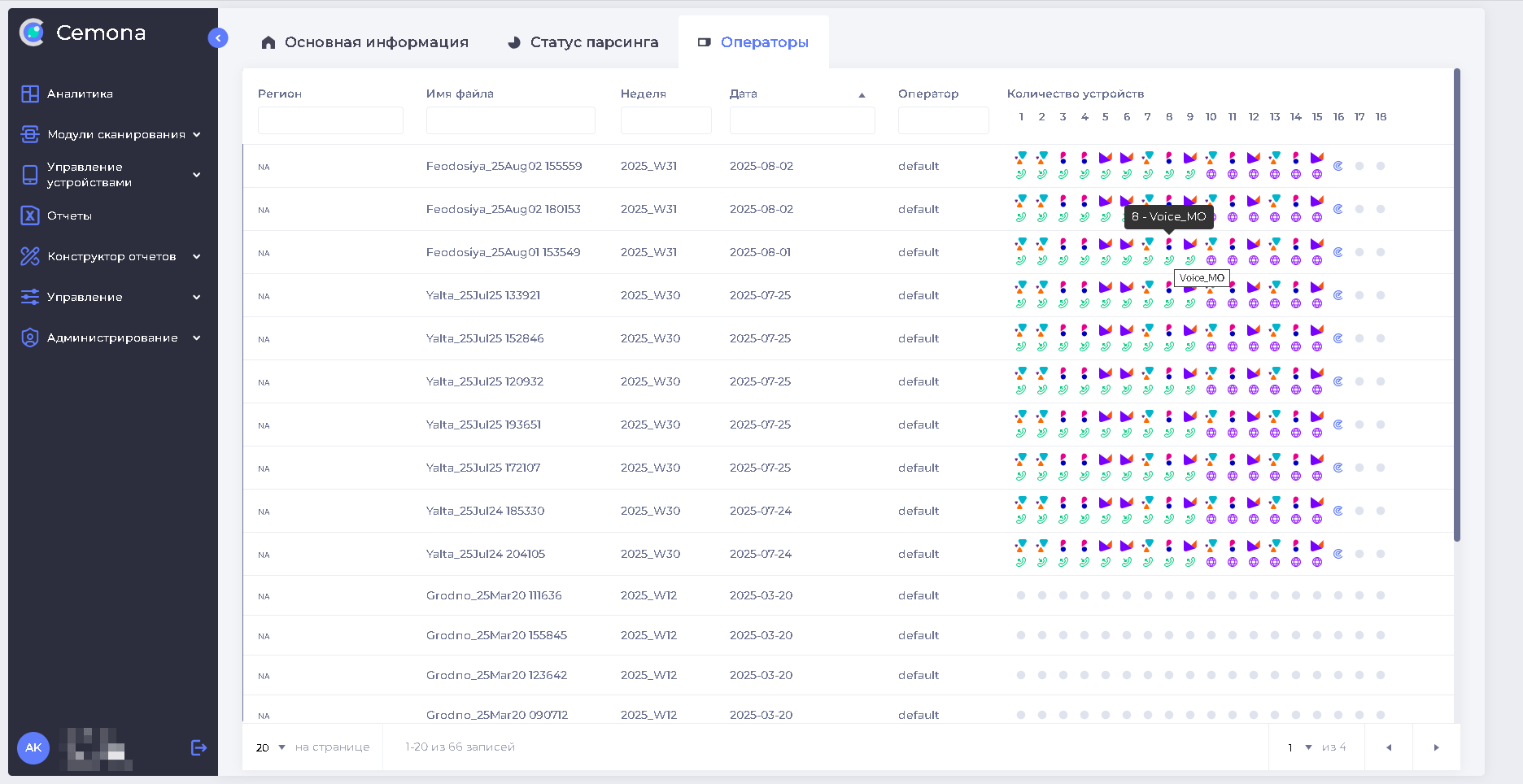

На вкладке "Операторы" отражена информация о режиме проведения измерений (голос, данные, радиочастотное сканирование), а также об операторе, в сети которого проводились измерения. При наведении курсора на пиктограмму появляется всплывающая подсказка с соответствующей информацией (рис.5):

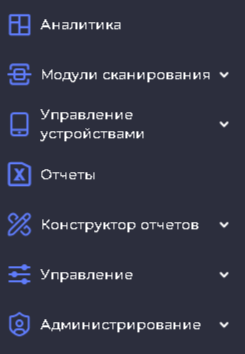

Разделы главного меню

	Визуализация данных
	Радиочастотное сканирование
	Удалённое управление устройствами
	Отчёты (подготовленные в Конструкторе)
	Конструктор отчётов
	Управление пользователями, ролями, настройками
	Раздел администратора Платформы

Описания разделов Платформы приведены в соответствующих главах данного документа.
